Ничтожная ЭПР
Композитный планер и малые размеры дают эффективную площадь рассеяния порядка 0,01 м² — в сотни раз меньше лёгкого самолёта. Энергетика станции должна закладываться именно под этот класс.
РЕЖИМ
MECH 360°
МАСШТАБ
6 км
ТРАСС
0 / 500
TAS
0 / 6
КУРСОР
--.-° · --.- км
X-диапазон · 2D AESA + механический привод
Видеть то,
что не видит небо
Две радиолокационные станции для обнаружения и сопровождения малоразмерных, низколетящих и малоскоростных воздушных целей. Механическое сканирование на 360° и двумерное электронное сканирование в одном изделии. Ёмкость — 500 трасс, интерфейс — один кабель Ethernet.
- Дальность
- 0 кмЭПР 2 м²
- Микро-БПЛА
- 0 кмЭПР 0,01 м²
- Ёмкость
- 0трасс
- Масса
- 0 кгРЛС-6
Постановка задачи
Почему малый БПЛА — трудная цель
Классические обзорные РЛС проектировались под цели, которые летят высоко, быстро и заметно. Малый беспилотник нарушает все три условия сразу — и требует иной архитектуры станции.
Полёт на предельно малых
Работа в 10–100 м над рельефом прячет аппарат в местных предметах и отражениях от подстилающей поверхности. Нижняя граница обнаружения станции — 10 м.
Скорость как у птицы
1–100 м/с — диапазон, в котором селекция движущихся целей по доплеровскому сдвигу конкурирует с орнитологическим фоном и качающейся растительностью.
Групповое применение
Одиночная цель — исключение. Тракт обработки рассчитан на 500 одновременных трасс, а режим TAS удерживает приоритетные цели, не прерывая обзор.
Ответ на эти четыре условия — гибридная схема обзора: механический привод даёт круговую зону и энергетику по дальности, электронное сканирование в секторе ±45° даёт темп обновления и сопровождение приоритетных целей без потери обзора.
Линейка
Два рубежа, одна архитектура
Станции построены на общей идеологии: X-диапазон, гибридный обзор, TAS, RJ45 и единый формат выдачи трасс. Различаются энергетикой, зоной по углу места и массогабаритами.
Инструмент
Дальность как функция ЭПР
Дальность обнаружения связана с эффективной площадью рассеяния цели как корень четвёртой степени: чтобы увидеть цель вдвое дальше, нужна цель в шестнадцать раз «крупнее» для радара. Выберите класс цели — кривая построена по паспортным точкам обеих станций.
РЛС-6
3,0км
РЛС-45
10,0км
Оценка. Кривая интерполирована по паспортным точкам, продолжена законом R ∝ ЭПР¼ и ограничена сверху паспортной дальностью станции. Реальная дальность зависит от условий распространения, помеховой обстановки и профиля полёта цели.
Зона обзора
Механика даёт круг.
Электроника даёт темп.
В механическом режиме полотно вращается на 360° и просматривает всю полусферу. В режиме электронного сканирования луч перебрасывается внутри сектора ±45° без движения антенны — обновление быстрее, а сопровождение идёт параллельно поиску.
Проведите по разрезу — читается высота и наклонная дальность
Спецификация
Полные технические характеристики
| Параметр | РЛС-6ближняя зона | РЛС-45дальний рубеж |
|---|
Характеристики приведены по техническим заданиям поставщика. Конфигурация зоны обзора уточняется под задачу заказчика на этапе согласования.

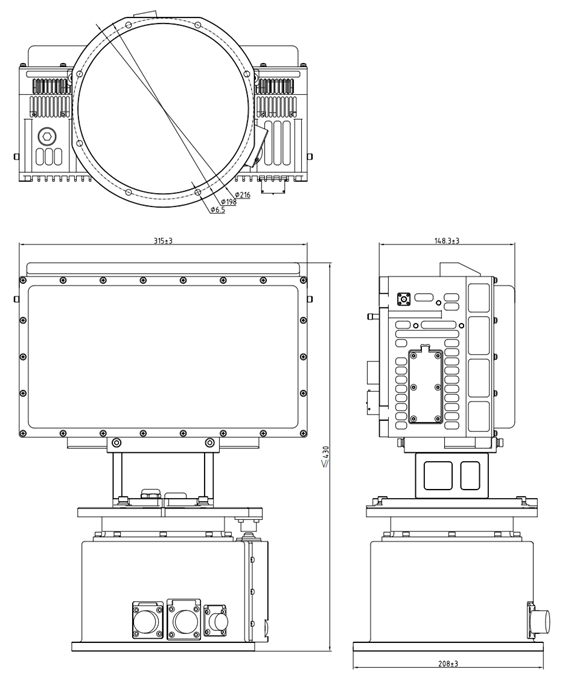

Конструкция
Полотно и опорно-поворотное устройство
Антенное полотно установлено на двухосном ОПУ. Разъёмы, ввод питания и Ethernet вынесены в нижнюю часть основания — станция ставится на мачту, треногу или платформу без переходников.
- ПолотноАктивная фазированная антенная решётка, двумерное электронное сканирование ±45°
- ПриводДвухосное ОПУ: круговое вращение по азимуту, наклон по углу места
- Разделение массРЛС-6: полотно ≤ 9 кг, ОПУ ≤ 12 кг — переносится и монтируется по частям
- ЗащитаРЛС-6 — IP66, пыль и струи воды; рабочий диапазон −40…+70 °C
- ПодключениеОдин разъём RJ45 для данных и управления, питание 24 В DC или AC 220 В
Комплекс обнаружения
Станция находит. Оптика опознаёт.
Платформа решает.
Радиолокация отвечает на вопрос «где», но не на вопрос «что именно». Чтобы оператор принимал решение, а не гадал, к станции добавляются оптико-электронный модуль, платформа управления и рабочее место. Четыре изделия линейки WD закрывают эту цепочку целиком.
Характеристики приведены по каталогу изготовителя. Цены в каталоге не указаны и уточняются по запросу. Наземная станция встречается в каталоге под двумя обозначениями, WD-SJ01 и WD-SJ02; здесь приведён лист WD-SJ02. У РЛС в каталоге указаны две дальности — ≥ 10 км и > 8 км по цели с одинаковой ЭПР; обе приведены как есть и подлежат уточнению у изготовителя.
Интеграция
Станция как источник трасс
РЛС отдаёт готовые трассы по Ethernet: координаты, скорость, признак сопровождения. Это позволяет включать её в существующий контур управления, а не строить систему вокруг радара.
Один кабель
Данные и управление идут по RJ45. Питание — 24 В постоянного тока либо сеть 220 В через штатный преобразователь.
500 трасс
Ёмкость тракта обработки рассчитана на групповые действия, а не на одиночную цель. Приоритетные цели удерживаются в TAS.
Конфигурация под задачу
Сектор обзора по азимуту и углу места задаётся под конкретный объект — это оговорено в спецификации изготовителя.
Размещение
Варианты установки
01
Стационарный пост
Мачта или крыша объекта, питание от сети. Круговой механический обзор, электронный сектор ориентирован на угрожаемое направление.
02
Мобильная платформа
Масса РЛС-6 до 22 кг и питание 24 В допускают размещение на транспортной базе с бортовой сетью и разворачивание расчётом из двух человек.
03
Рубеж дальнего обнаружения
РЛС-45 выносится вперёд по угрожаемому направлению и вскрывает обстановку до 45 км, передавая целеуказание ближнему рубежу.
04
Эшелонированное поле
Несколько станций перекрывают мёртвые зоны друг друга и рельеф. Трассы сводятся в общий контур по Ethernet.
Коммерческие условия
Сроки и партии
Соберите конфигурацию — расчёт покажет ориентировочный срок изготовления исходя из темпа поставщика: пять изделий за десять дней. Цена предоставляется по запросу: предложение готовится под конкретную конфигурацию и условия поставки.
ОРИЕНТИРОВОЧНЫЙ СРОК ИЗГОТОВЛЕНИЯ
—
Запросить коммерческое предложение
Срок рассчитан по темпу «5 изделий за 10 дней» из условий поставщика и является ориентировочным. Условия поставки, упаковка, перевозка и оформление согласовываются отдельно.
Запрос
Отправьте задачу — вернём расчёт
Опишите объект и требуемый рубеж обнаружения. В ответ подготовим конфигурацию зоны обзора, спецификацию поставки и коммерческое предложение.
